查核結果：錯誤
一分鐘完讀：
中國工信部9月2日公布的一份產業文件顯示，中國廠商已經成功生產出一型「套刻精度」小於8納米（nm，又譯奈米）的光刻機（台灣稱曝光機）。之後有媒體根據這份文件報道稱中國這款光刻機「可製作8納米芯片」（台灣稱晶片）。
亞洲事實查核實驗室（AFCL）查證後發現，光刻機的「套刻精度小於8納米」並不等於能夠「製造8納米芯片」，前述報道的解讀並不正確。事實上，根據專家評估，這部機器能夠生產的芯片應該在28納米左右。
深度分析：
中國工信部發布的產業文件稱作《 首台(套)重大技術裝備推廣應用指導目錄(2024年版)》的通知,其中指出中國有廠商已能做出兩種光刻機,其中一種為氟化氬光刻機,它的規格為:
照明波長：193納米
分辨率（光刻精度）：小於等於65納米
套刻精度：小於等於8納米

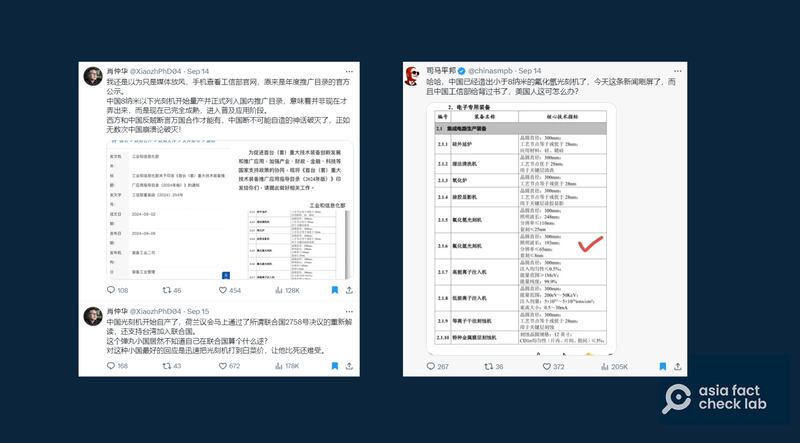

「套刻精度小於等於8納米」的規格,被一些網絡意見領袖解讀為中國已經突破生產「8納米」的技術。例如 肖仲華和 司馬平邦都擷取工信部的公告在X平台上發文稱,中國已經造出8納米以下的光刻機了。肖仲華更 聲稱,中國8納米光刻機自產後,可以迅速讓光刻機打成「白菜價」,「讓台灣這小國比死還難受」。

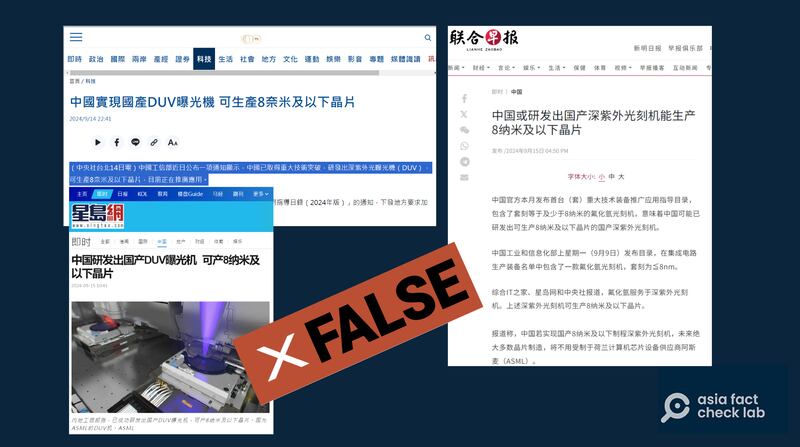

除了網路大V錯誤解讀,中文媒體如台灣 中央社、香港 星島網、新加坡 《聯合早報》網路版也都報道了「中國光刻機可生產8納米及以下晶片」。網紅和媒體的報道掀起中國國內慶祝半導體產業全面科技自主、彎道超車成功的聲浪。
光刻精度、製程節點和套刻精度的區別
台灣龍華科技大學半導體工程系助理教授張勤煜告訴亞洲事實查核實驗室，半導體是個極為複雜的產業，生產芯片用的光刻機技術水平的高低，關係著能產製芯片的製程先進程度，但上述社媒賬號和媒體對該新聞的解讀，混淆了關鍵概念。
張勤煜說,光刻機的分辨率、或者稱「光刻精度」,意思是指在單一平面上,光刻機進行曝光(光刻)的精準程度。他特別向記者強調,分辨率(光刻精度)的規格才跟芯片「製程節點(Process Node)達幾納米」有關聯,也就是一般所謂的「幾納米制程芯片」。例如大眾在新聞報道中會看到「 蘋果手機iPhone 17將採用台積電2納米制程的芯片」。
1納米(nm)的大小約為人類一根頭髮的8萬到10萬分之一的細度。
根據中國工信部發布的公告，張勤煜以光刻精度小於或等於65nm推算，認為以這樣的技術條件，在最好的情況能達到28納米左右的製程。他說，當然中國也可以用國外的光刻機做出先進製程的芯片，但良率並不高。
至於「套刻精度」，張勤煜解釋，光刻時，多層堆疊的芯片一層層之間也需要精準對位，套刻精度就指的是指其所能達到的精準程度。但這和「分辨率」或「光刻精度」是不同的概念。
張勤煜說，芯片良率的高低跟製程有很大關係，中國做出可生產28納米制程芯片的光刻機，這算得上是可量產的商業機種，可以視為中國表現出自己逐步努力，能自製光刻機，以作為推廣、展示的效果。但在16或14納米以下的製程，中國還是被卡脖子。
根據 國際半導體產業協會(SEMI)介紹,要劃分芯片製程的工藝程度,外界一般標準已經從過去將10納米以下視為先進製程,10納米以上稱為成熟製程,進步到 以7納米為劃分標準。
綜合查證和專家解釋，可以發現網路大V或部分媒體用8納米的「套刻精度」，推論中國能夠國產8納米芯片，這是誤導信息。
荷蘭十八年前已有相同機型
至於中國工信部公布這一批自製光刻機的技術水平究竟如何？
中國半導體行業自媒體「 芯智訊」解讀官方文件時則指出,從氟化氬光刻機的照明波長來判斷,中國首套自主生產的光刻機是較舊的乾式DUV光刻機,而非更先進的浸沒式DUV光刻機。
這可以和荷蘭阿斯麥(ASML,台譯艾思摩爾)相比對, ASML在2006年就發表了型號TWINSCAN XT:1450的DUV乾式光刻機,分辨率達57納米、套刻精度達7納米,與這次中國工信部公布的光刻機指標類似。
台灣國立清華大學與成功大學共同製作的 科普影片,詳細解釋了芯片製作的過程以及相關參數的含義。
